Présentation de l’Atelier Draft dans FreeCAD

L’atelier Draft de FreeCAD constitue un module fondamental pour le dessin technique en 2D au sein d’un environnement de conception paramétrique. Il sert de passerelle entre les outils de dessin traditionnels et la modélisation 3D, tout en offrant des fonctionnalités de dessin vectoriel compatibles avec d’autres ateliers, notamment Arch et Part. Cet atelier est particulièrement adapté aux professionnels du bâtiment, de l’architecture et de l’ingénierie qui souhaitent intégrer des esquisses 2D précises dans leur flux de travail BIM ou CAO.

Fonctionnalités principales

L’atelier Draft combine les capacités de dessin 2D avec des fonctions de manipulation géométrique, permettant une modélisation flexible et précise. Parmi les outils les plus utilisés, on trouve :

• Ligne, polyligne, cercle, arc, ellipse, rectangle et point : outils de base pour la création d’éléments géométriques 2D.
• Texte et annotations : pour insérer du texte vectoriel ou annoter des dessins techniques.
• Outils de modification : déplacement, rotation, redimensionnement, alignement, miroir, échelle, découpe et étirement, pour une édition fine et contrôlée des entités dessinées.
• Outils de construction : grille magnétique, accrochages (snap), calques, groupes et construction par coordonnées polaires ou cartésiennes.
• Conversion : transformation de géométrie Draft en esquisse (Sketch) ou en objet 3D (via l’atelier Part ou Arch), facilitant l’intégration dans des flux de travail complexes.

Compatibilité inter-ateliers

L’atelier Draft est conçu pour fonctionner de manière fluide avec d’autres ateliers de FreeCAD. Il permet par exemple :

• De générer des profils 2D utilisables dans l’atelier Arch pour la modélisation architecturale (murs, fenêtres, structures).
• De convertir des objets Draft en esquisses pour l’atelier Part Design, en vue d’extrusions ou de révolutions.
• D’exporter les dessins en formats vectoriels standards tels que DXF, facilitant l’interopérabilité avec d’autres logiciels de CAO 2D.

Ergonomie et précision

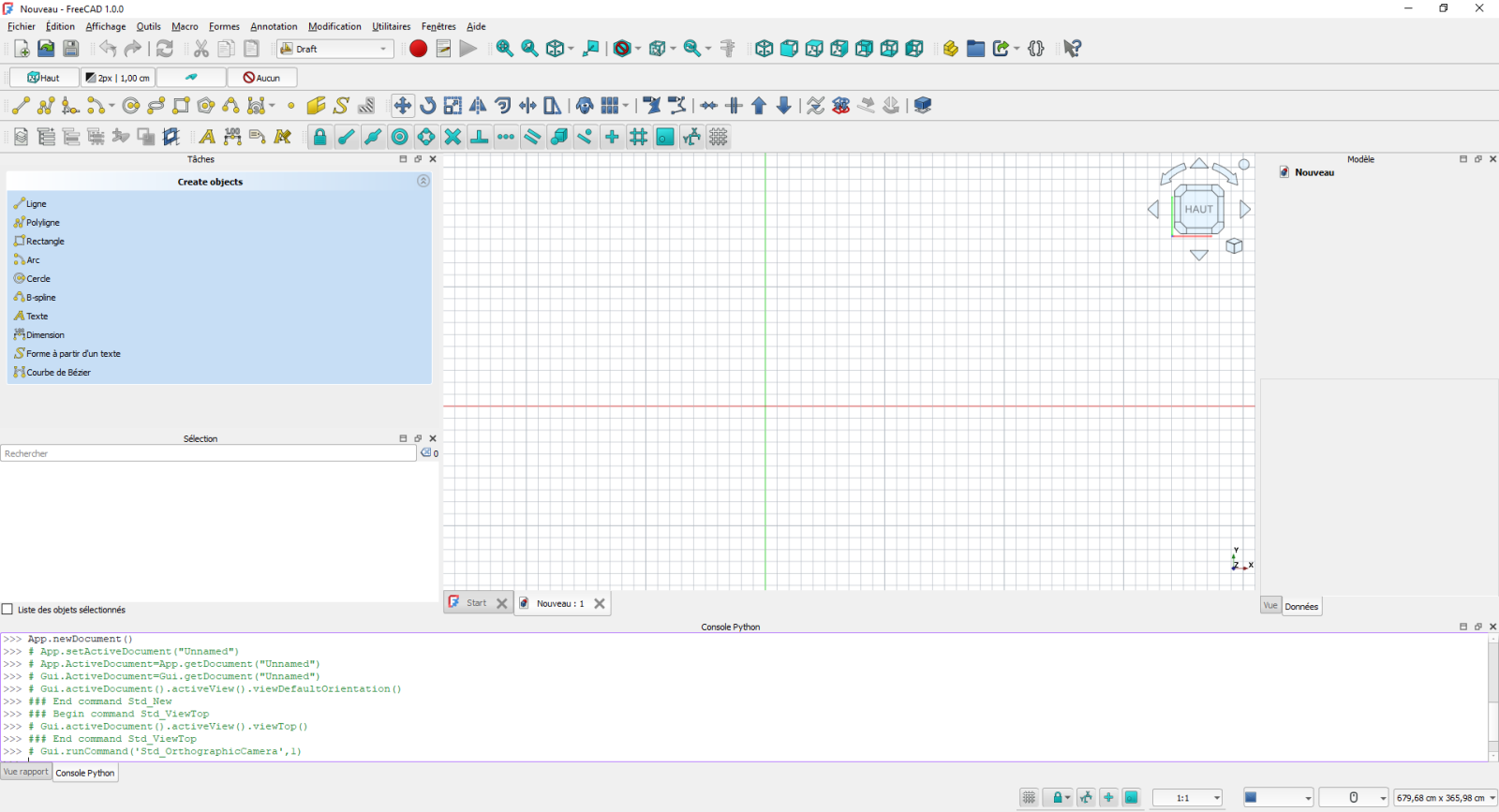

L’interface de l’atelier Draft s’inspire des logiciels de dessin 2D traditionnels, rendant sa prise en main intuitive pour les utilisateurs venant d’AutoCAD ou d’autres outils similaires. Les fonctionnalités d’accrochage (Snap) et de grille sont essentielles pour garantir la précision géométrique des dessins. L’utilisateur peut également entrer des coordonnées exactes via la ligne de commande intégrée, améliorant la rigueur et la reproductibilité des opérations.

Cas d’usage dans le domaine du BTP

Dans un contexte de bureau d’études techniques ou de maîtrise d’œuvre, l’atelier Draft s’avère particulièrement utile pour :

• Élaborer des plans de coffrage ou de ferraillage en phase de conception préliminaire.
• Réaliser des schémas de principe ou des implantations 2D avant la modélisation 3D détaillée.
• Préparer des profils types ou des détails techniques à intégrer dans une maquette numérique BIM via l’atelier Arch.
• Modifier ou corriger des dessins importés en DXF issus d’autres logiciels métiers.

L’atelier Draft de FreeCAD est un outil polyvalent, rigoureux et essentiel pour les professionnels du bâtiment et de l’ingénierie souhaitant combiner précision 2D et puissance paramétrique 3D. Sa compatibilité inter ateliers, ses fonctionnalités avancées et son interface familière en font une solution de choix pour les tâches de dessin technique dans un environnement libre et open source.
